滲流監測站主要由(you)現場檢測設備(bei)(bei)、遠程監測設備(bei)(bei)等部分組(zu)成。

現場(chang)檢測設備：量(liang)(liang)水(shui)堰計、三(san)角堰等組成(cheng)，負責計量(liang)(liang)水(shui)庫滲流量(liang)(liang)數據，對水(shui)庫現場(chang)進行流量(liang)(liang)監測。

遠程(cheng)監(jian)測(ce)(ce)設備：即遙控(kong)監(jian)測(ce)(ce)終(zhong)端，負責(ze)采集現(xian)場(chang)檢測(ce)(ce)設備檢測(ce)(ce)到的數據信息，并通過(guo)無(wu)線傳輸將現(xian)場(chang)信息傳送給(gei)監(jian)測(ce)(ce)中心。

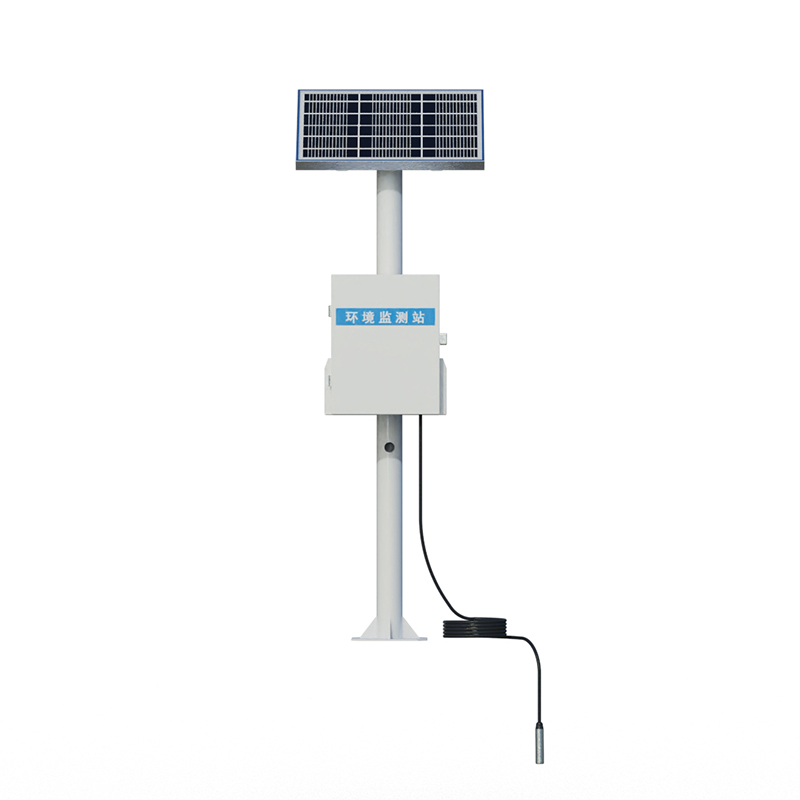

滲流監測站簡介

量水堰(yan)(yan)(yan)計采用(yong)磁致伸(shen)縮(suo)傳(chuan)感器作為液位(wei)測量，具有(you)分辨率(lv)高、穩定性(xing)好(hao)、性(xing)能可靠(kao)、響(xiang)應速度快、線性(xing)測量、永不磨損、工作壽命長等(deng)特點。量水堰(yan)(yan)(yan)計測出(chu)堰(yan)(yan)(yan)上水頭，再根據堰(yan)(yan)(yan)槽(三角(jiao)堰(yan)(yan)(yan)、梯(ti)形堰(yan)(yan)(yan)、矩形堰(yan)(yan)(yan)等(deng))經驗公式(shi)計算出(chu)流量。

滲流監測站結構與原(yuan)理

量(liang)水堰計(ji)(ji)由磁(ci)桿、浮(fu)球、測(ce)量(liang)電路(lu)和(he)不銹鋼護筒組成。當(dang)堰槽(cao)內水位(wei)發生變化時，會(hui)帶動浮(fu)球產生液位(wei)差，上位(wei)機(ji)用當(dang)前液位(wei)減(jian)去校準的(de)基值得到實際的(de)堰上水位(wei)，再根據(ju)堰槽(cao)類型計(ji)(ji)算(suan)流(liu)量(liang)。

滲流監測站產品特點

高精度、分辨力高

穩定性好、響應速度快

溫度漂移小

標準(zhun)MODBUS協議、適用性強

滲流(liu)監測(ce)站規格與(yu)參(can)數

測量范圍	0～600mm
靈敏度	0.01mm
測量精度	≤0.1%F.S
工作電壓	DC12V（0.5W@12V）
輸出信號	RS485-MODBUS協議
防護等級	IP67
外殼材質	304不銹鋼
外形尺寸	Φ89×850mm
