一．土壤PH傳感器應用環境說明

土(tu)壤(rang)(rang)ph傳感(gan)器(qi)(qi)又稱(cheng)土(tu)壤(rang)(rang)電(dian)導率傳感(gan)器(qi)(qi)，土(tu)壤(rang)(rang)ph傳感(gan)器(qi)(qi)的(de)(de)工作(zuo)原理基(ji)于電(dian)化學測(ce)量技術，可(ke)實現土(tu)壤(rang)(rang)PH在線實時監測(ce)，是一種用(yong)于測(ce)量土(tu)壤(rang)(rang)pH值的(de)(de)傳感(gan)器(qi)(qi)。TP1是我司研制的(de)(de)一款土(tu)壤(rang)(rang)PH傳感(gan)器(qi)(qi)，該變送器(qi)(qi)精度高，響(xiang)應快(kuai)，輸出穩定，適(shi)用(yong)于各種土(tu)質(zhi)。可(ke)長(chang)(chang)期埋入土(tu)壤(rang)(rang)中，耐(nai)長(chang)(chang)期電(dian)解，耐(nai)腐(fu)蝕，抽真空(kong)灌封，完全防水。

可(ke)廣泛應用(yong)于土(tu)壤酸堿度的(de)檢(jian)測、精細農業、林(lin)業、地(di)質勘探、植物(wu)培育、水(shui)利、環(huan)保等領域酸堿度的(de)測量。

可埋入土壤進行長期(qi)動態(tai)檢測。

性能穩定，使用壽命長

IP68防水標準

二．土壤PH傳感器(qi)技術性能和規格

1.技術參數

2.土壤PH傳感器尺寸(cun)圖

傳感(gan)器接(jie)頭為M12航空插頭連(lian)接(jie)器5芯母(mu)座

三(san)．土壤PH傳(chuan)感器安(an)裝

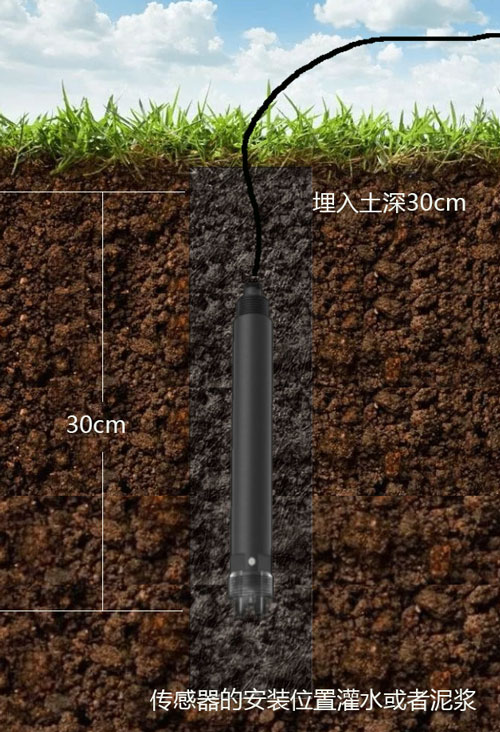

土壤PH傳感(gan)器(qi)安裝(zhuang)方式

第一(yi)步：使用土鉆在合適(shi)的(de)位置打孔

1.將直徑20mm土鉆豎直于地面，雙(shuang)手(shou)(shou)緊握手(shou)(shou)柄順時針(zhen)下(xia)壓慢速轉動。（注意(yi)：不(bu)要太(tai)用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪）

2.將取(qu)土鉆從(cong)孔洞中(zhong)取(qu)出，放(fang)入桶中(zhong)將土鉆中(zhong)的土收(shou)集到桶中(zhong)用以下一步和泥漿(jiang)。

3.反復持續上述(shu)打(da)孔(kong)、取(qu)土，并在(zai)此過程中嘗(chang)試性地將傳(chuan)感(gan)器(qi)輕放入孔(kong)洞中（請(qing)勿將設備(bei)用力觸底），以測試孔(kong)洞的(de)深度是(shi)否(fou)合適；若有卡頓(dun)，則使用土鉆修正(zheng)，保證(zheng)傳(chuan)感(gan)器(qi)放入、取(qu)出都(dou)比較順暢；直(zhi)到(dao)孔(kong)深與(yu)傳(chuan)感(gan)器(qi)所(suo)標識的(de)安(an)裝位置齊平，打(da)孔(kong)完成

第二步：制作泥漿

1.挑出土壤(rang)中的(de)雜(za)質，石(shi)子、草根、不容(rong)易溶解的(de)土塊等(deng)。將土壤(rang)搓細(xi)，以(yi)便(bian)和泥漿(jiang)。2.倒入(ru)適量水，充(chong)分攪拌至(zhi)粘稠(chou)狀；壤(rang)土泥漿(jiang)一般(ban)不能稠(chou)于“芝麻醬”狀；和泥漿(jiang)完成(cheng)。

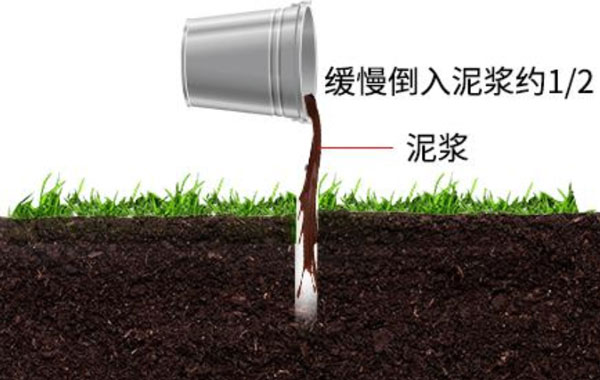

第三步：灌漿安裝

1.將泥(ni)漿緩慢倒入孔洞(dong)，大概(gai)到孔洞(dong)1/2的位置；可根據實際情況酌(zhuo)情增減。

2.將傳感器(qi)慢(man)慢(man)放入孔洞(dong)中，向一個方向慢(man)慢(man)轉動(dong)并(bing)下(xia)壓，速(su)度過快可能會導致氣泡(pao)不能被完全排出。（注意：再轉動(dong)下(xia)壓的過程中不可以上拔(ba)傳感器(qi)，防止氣體(ti)再次吸入孔中）

3.當傳(chuan)(chuan)感(gan)(gan)器安裝到正確(que)的深(shen)度后（零刻度線與地面平齊），設(she)備周圍會溢出一(yi)些泥漿，灌(guan)漿完成。（注意(yi)：將(jiang)傳(chuan)(chuan)感(gan)(gan)器周圍3CM以(yi)外多余的泥漿清除，防(fang)止(zhi)結塊影響水分下滲(shen)）

第四步：安裝完成

將設備接好電源(yuan)線(xian)和485通信線(xian)上(shang)電1小(xiao)時后便可進行數據采集。

1.砂土安裝要點

砂土安裝(zhuang)(zhuang)(zhuang)與壤土標準安裝(zhuang)(zhuang)(zhuang)步(bu)驟(zou)無(wu)異，需(xu)要(yao)注意的(de)是需(xu)準備足量的(de)水(shui)。在灌漿之前(qian)，先把水(shui)倒(dao)入(ru)孔洞(dong)中，淋濕整個(ge)洞(dong)壁，直到(dao)孔洞(dong)底部有多余的(de)水(shui)出(chu)現為止。然(ran)后按照(zhao)步(bu)驟(zou)，將(jiang)泥(ni)漿慢慢倒(dao)入(ru)孔洞(dong)中，大(da)概大(da)概到(dao)孔洞(dong)1/2的(de)位(wei)置。其余安裝(zhuang)(zhuang)(zhuang)步(bu)驟(zou)參照(zhao)壤土的(de)安裝(zhuang)(zhuang)(zhuang)即可。

2.黏土安裝要點

黏(nian)土(tu)(tu)的安裝在打孔收(shou)集土(tu)(tu)壤完畢之后，清理雜質后，將黏(nian)土(tu)(tu)在水中浸泡大(da)于2小時，使黏(nian)土(tu)(tu)軟化，便于活成(cheng)比較均勻的泥漿。浸泡完成(cheng)后攪拌成(cheng)粘稠狀，灌(guan)漿即(ji)(ji)可。其余安裝步驟參照壤土(tu)(tu)的安裝即(ji)(ji)可。

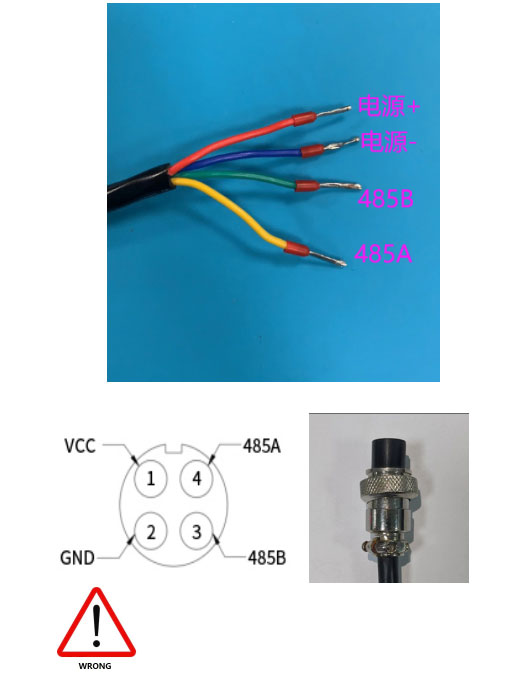

2.電氣安裝

線纜為(wei)4芯(xin)屏蔽線，線序定義(yi)：紅(hong)色-電源線（12~24VDC）

藍(lan)色(se)-地線（GND）

綠色-485B黃色-485A

通電前應仔細檢查(cha)接線(xian)(xian)順(shun)序(xu)，避免(mian)因(yin)接線(xian)(xian)錯誤而造成不(bu)必(bi)要的損失。注：線(xian)(xian)纜顏色因(yin)生(sheng)產批次不(bu)同可(ke)能(neng)會略有差異，具體以線(xian)(xian)纜絲印為準

錯誤接線可能(neng)導致設備永久性損壞

四．土(tu)壤PH傳感器(qi)維護和保養

1.使用和維護

初次使用(yong)或久置不用(yong)重新使用(yong)時(shi)，敏感球泡和參比(bi)液(ye)絡(luo)部應在3.3mol/L KCI溶液(ye)中浸入2小時(shi)以上。

使用時應(ying)先用去離子水（或蒸餾(liu)水）洗凈并(bing)擦干，防止雜質帶入被測液體中，傳感器的1/3應(ying)插入被測液體中。

接線(xian)端子部分應保持清潔干(gan)燥，傳(chuan)感器(qi)不用時應清洗干(gan)凈，插入加有(you)3.3mol/L KCI溶液的保護套，或將傳(chuan)感器(qi)插入加有(you)3.3mol/L KCI溶液的容器(qi)中。

檢查(cha)接(jie)線端(duan)子處是否(fou)干燥(zao)，如有(you)污漬，請(qing)用(yong)無水(shui)酒(jiu)精擦拭，干燥(zao)后再(zai)繼續使用(yong)。傳感器應避免長(chang)時間浸(jin)泡在去離子水(shui)，蛋白(bai)質溶(rong)液，強(qiang)酸(suan)強(qiang)堿溶(rong)液以及酸(suan)性氟化物溶(rong)液中，并(bing)防止與(yu)有(you)機硅油脂(zhi)接(jie)觸(chu)。使用(yong)時間較長(chang)的傳感器，它的玻璃膜(mo)可能變(bian)成半透明或者(zhe)附有(you)沉積物，此(ci)時可用(yong)稀(xi)鹽酸(suan)洗滌(di)，并(bing)用(yong)水(shui)沖洗。

傳(chuan)感(gan)器(qi)使用時間較長出(chu)現測量誤差時，可通過配(pei)合儀器(qi)進(jin)行(xing)(xing)標定校正，當以上方(fang)式對傳(chuan)感(gan)器(qi)進(jin)行(xing)(xing)維護和(he)保養仍不(bu)能進(jin)行(xing)(xing)標定和(he)測量時，說(shuo)明傳(chuan)感(gan)器(qi)已經失(shi)效，請更換(huan)傳(chuan)感(gan)器(qi)。
